产品名称：Model78冲击力1.2吨
型号：Mite-E-Marker
规格：Model 78
数据：行程25mm,50mm,可加装位置传感器

详细说明：

Model 78型号打标气缸，最大冲击力可达1.2吨。可安装单个圆形字头，多个方形字头。可加装传感器。

Columbia Marking Tools 为广受欢迎的Mite-E-Mark（TM）空气打标机增加了许多新功能。附加特性包括：增加冲程长度，集成位置传感器和方便维护的无油润滑设计。该空气打标机常用于在金属和塑料零部件上加工批次码、验收标志或机器ID码，而且加工成本较低。它们还可用于立桩、固定或装配作业。

Mite-E-Mark（TM）是一种结构极为紧凑的打标工具。最小配置的工具长度仅为3"，从收回位置到零件标记点的接近冲程为1"。Mite-E-Mark（TM）现可提供增加接近冲程长度的附加功能。这种附加功能也可产生更大的冲击力。接近冲程为2"的型号在80 psi压力条件下可达到2200Ibs的冲击力。

随着系统的自动化程度越来越高，Columbia Marking Tools公司也已在简单的空气打标机设计中增加了更先进的技术。集成位置传感器是Mite-E-Mark（TM）中最新增加的一种选配装置。这种安装在内部的电子指示器能够探测打标机是否处于收回位置。这种选配功能特别适合"无照明"或全自动产品的设计师采用。

Mite-E-Mark（TM）还增加了一项全新的成本节省功能。该空气打标机采用了无油润滑方式，具有永久润滑性能和更出色的密封性能。系统的这种组合特性可为工作人员免除频繁的维护工作而且无需补充润滑剂。

工作气管规格: 1/4英寸气管
工作气压: 0.2-0.5MPa
最大冲击作用力: Model78 在0.5MPa气源压力作用下最大打标冲击力可达1.2吨。
接头类型：
B型（圆形）接头可安装一个CM7X钢标，字体高度可达5mm。
A型（方形）接头可安装2个CMF06钢标，字体高度可达3mm；或可安装4个CMF06钢标，字体高度可达1.5mm。
GB型（圆形）接头，可使用高振动环境下使用
GA型（方形）接头可安装2个CMV06钢标，字体高度可达3mm；或可安装4个CMV06钢标，字体高度可达1.5mm。

资料下载： Model78冲击气缸说明书下载

图纸下载：CAD图纸三维数模图

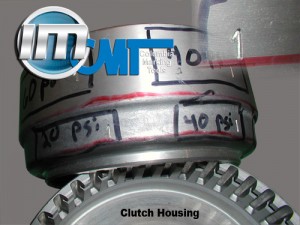

Part: Clutch Housing（打标实例）

Material: Steel
Character size: 1/8″
Number of characters: One
Machine used: Model 78
Air Pressure: 60 psi
Cycle time: 1 sec

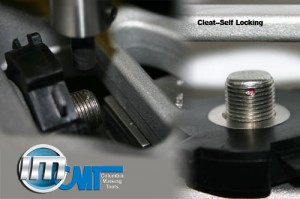

Part: Cleat–Self Locking （打标实例）
Material: Aluminum
Character size: N/A
Number of characters: One Prick Punch
Machine used: Model 78
Air Pressure: 80 psi
Cycle time: 1 sec

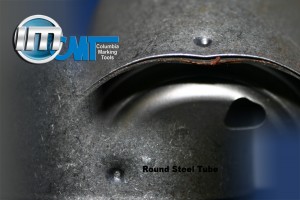

Part: Round Tube（打标实例）
Material: Steel Tube
Character size: single dot
Number of characters: Prick Punch
Machine used:Mite-E-Mark 78 OA
Air Pressure: 40 & 60 psi
Cycle time: 2 sec

CMT冲击打标气缸产品目录

图片	型号	名称	特点	行程
	Model 78	紧凑型冲击气缸	体积小冲击作用力大标准型、紧密密封型	25mm,50mm
	Model 88	单作用3吨冲击气缸	三种安装方式三种可选打标头	60mm
	Model 98	单作用8吨冲击气缸	三种安装方式三种可选打标头冲击力可达8吨	60mm
	Model 288	双作用3吨冲击气缸	三种安装方式三种可选打标头双作用冲击力达3吨	60mm,100mm,150mm
	Model 298	双作用8吨冲击气缸	三种安装方式三种可选打标头双作用冲击力达8吨	60mm,100mm,150mm
	Model 451	Slider-A-Mark 冲击力高达4吨	三种安装方式三种可选打标头双作用冲击力达4吨	60mm,110mm
	Model 751 Model 851	Slider-A-Mark 冲击力高达8-10吨	五种打标头可选四款冲程可选配备两款接近开关无需润滑压缩空气	60mm,100mm,150mm, 200mm,250mm
	Model 75S Model 85S	机器人配套1吨冲击缸	结构紧凑无需润滑压缩空气	10mm
